H型钢数控三维钻孔机自动上下料
规格: 由三组动力钻头分别对型钢三面钻孔加工,实现型钢连接板孔群的冷加工设备。
产品详情

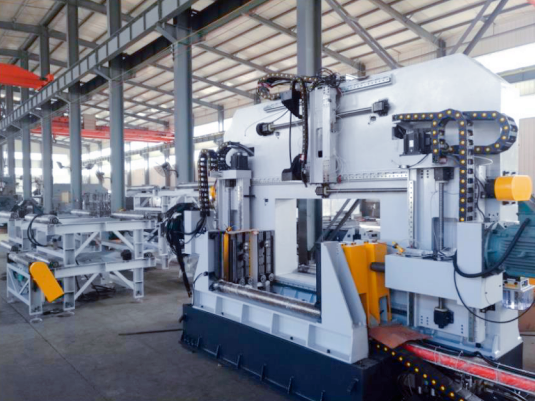

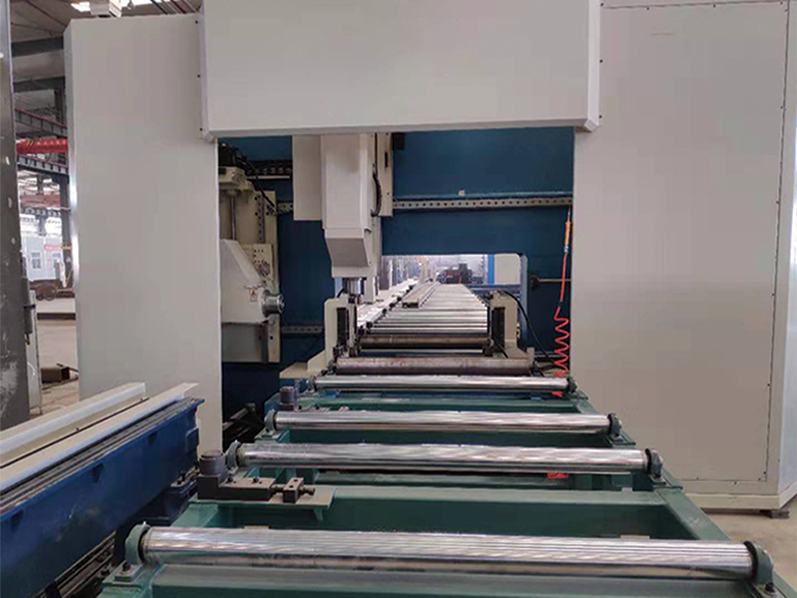

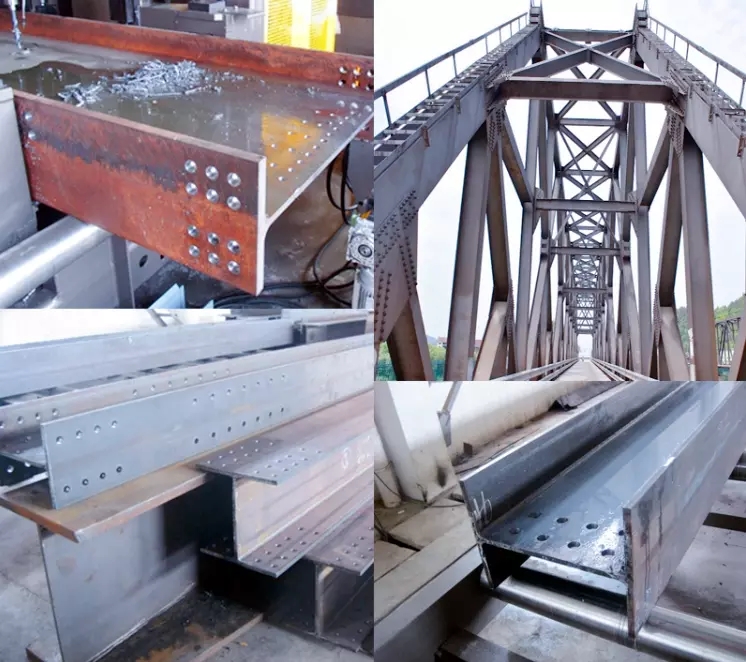

型钢智能高速三维钻模块组包括(工作站、辊轮架、送进小车和小车轨道、成品工件接料台)通过各传输辊道输送到工作站,由三组动力钻头分别对型钢三面钻孔加工,实现型钢连接板孔群的冷加工设备。

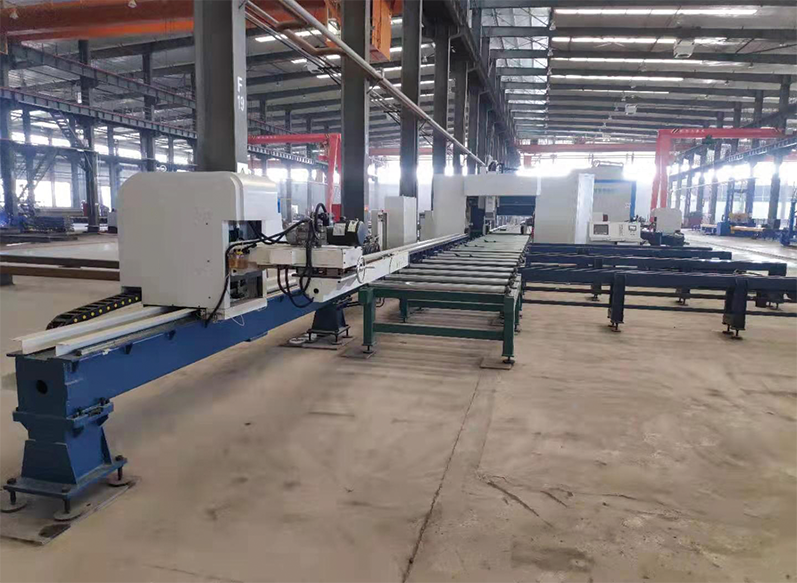

◆机床长度尺寸:整个切割机组的总长度为28000mm,其中钻孔工作站的长2000mm,送料输送辊道为14000mm,保证接受最大被切原材料12000mm


工作站:

通过自主研发系统控制三个动力钻头完成对工件孔群的加工作业。

构成:主要由翼板固定机构和移动侧压机构、工作站框架式装置、三组动力机构等组成,该结构底盘水泥基础预埋固定保证高速运转

特点:外部轴均采用伺服电机驱动,精密直线导轨导向,从而保证外部轴和动力头整体运行精度,各方向运行简单,稳定性好,整体结构稳定。







编号

项     目

参     数

1

H型钢

翼板100mm-600mm   腹板200-1250mm

2

工件最大厚度

40mm

3

最大钻孔直径

¢40mm

4

主轴电机功率

15KW

5

主轴转速(无级调速)

30~6000r/min

6

有效送料长度

12m

7

最大送料速度

9000mm/min

8

加工精度

孔群内相邻孔距(<640mm)误差 ±0.5mm

相邻孔群孔距(>640mm)误差±1.0mm/10000

9

控制轴10个

X轴:腹板中间侧定位轴



Y轴:腹板中间侧主轴旋转轴



Z轴:腹板中间侧进给轴



U轴:翼板固定侧定位轴



V轴:翼板固定侧主轴旋转轴



A轴:翼板固定侧进给轴



B轴:翼板移动侧定位轴



C轴:翼板移动侧主轴旋转轴



W轴:翼板移动侧进给轴



S轴:外部管件轴向水平送料轴

10

定位数控轴移动速度

10~9000mm/min

11

进给数控轴移动速度

10~9000 mm/min

12

待割管最大重量

10000Kg



1、通过数据处理终端对服务器上的项目的三维数字模型进行解析,把解析后的各项数据跟加工终端进行数对接,来达到实施智能化生产的目的。所有数据由各设备终端与数据库进行实时交换。

2、数据处理终端负责对项目结构零部件的加工工艺、加工 NC 代码、当前状态等数据进行对接。软件界面友好,编程软件独立于主机设备,可安装于任一台办公电脑中,实现异地编程,直接拷贝或通过网络传输至设备使用。

3、数控型钢三维钻、H 型钢智能切割机器人设备所用的生产软件和套软件都是我们自己研究开发的,我们有自己的软件研发团队,是为钢结构厂家做整体智能工厂专用链接软件,我们的

设备是从 Tekla 软件中导出 DSTV 文件套料/管理 以及项目管理通过对应的行业软件直接连接设备就可以生产,大大提高了生产效率。

4、主轴电机和减速机,选用德国 SEW/FLENDER 公司的产品,保证主轴性能好,可靠性高,噪音低。

5、我们的数控型钢三维钻设备整机自重约 20 吨,其钢性足、加工钻孔稳定
